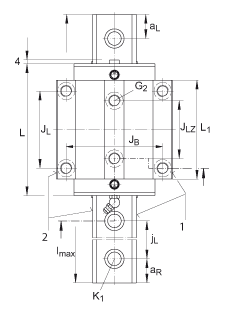

INA KUSE30球單軌引導系統尺寸圖紙
KUSE系列標準滑塊，六排；可提供耐腐蝕設計的直線導引系統
| H | 42?mm? |
|---|
| B | 90?mm? |
|---|
| L | 91,4?mm? | 用于密封潤滑孔 N2 的最小覆蓋長度 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| A1 | 31?mm? |
|---|
| A2 | 9?mm? |
|---|
| A3 | 6,5?mm? |
|---|
| aL max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 28?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M10? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| H1 | 5,4?mm? |
|---|
| H4 | 13,2?mm? |
|---|
| H5 | 6?mm? |
|---|
| h | 25?mm? |
|---|
| h1 | 13,5?mm? |
|---|
| JB | 72?mm? |
|---|
| JL | 52?mm? |
|---|
| JL5 | 12,5?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| JLZ | 44?mm? |
|---|
| jL | 80?mm? |
|---|
| K1 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K3 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M8? | 根據 DIN ISO 7984-8.8的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130 |
|---|
| L1 | 67?mm? |
|---|
| lmax | 2000?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 4,5?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| O | 4,5x1,5?mm? | DIN 3771 |
|---|
| T5 | 12?mm? |
|---|
| T6 | 10?mm? | 對于從上面安裝：
最大的中間螺紋孔的螺紋深度
T6 + 3 mm |
|---|
|
| mW | 1,2?kg? | 滑塊的質量 |
|---|
| mS | 4,4?kg/m? | 導軌的質量 |
|---|
| CI | 40000?N? | 載荷方向 I:壓縮載荷 |
|---|
| C0 I | 80000?N? | 載荷方向 I:壓縮載荷 |
|---|
| CII | 33000?N? | 載荷方向 II:拉伸載荷 |
|---|
| C0 II | 60000?N? | 載荷方向 II:拉伸載荷 |
|---|
| CIII | 30500?N? | 載荷方向 III:橫向載荷 |
|---|
| C0 III | 64000?N? | 載荷方向 III:橫向載荷 |
|---|
| M0x | 896?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 762?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 694?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
