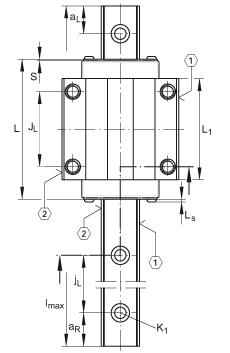

INA KUVE30-B-KT-L球單軌引導系統尺寸圖紙
KUVE..-B-KT-L系列帶方形墊片的長系列滑塊，四排球，可提供耐腐蝕設計的直線導引系統
 |
      |
 |
 |
| 润滑接头位于滑块端盖侧面 |
 |
| 润滑接头位于滑块端盖端面 |
 |
| 润滑嘴3) |
 |
| 润滑嘴3) |
 |
| 载荷方向 |
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 根據 DIN 71 412-B M6 標準, 帶錐頭的潤滑嘴被松散提供 |
|---|
| A1 | 31?mm? |
|---|
| A2 | 9?mm? |
|---|
| A3 | 11,5?mm? |
|---|
| A4 | 7?mm? |
|---|
| aL max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 28?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M10? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
如有可能，應有螺釘防松措施。 |
|---|
| H1 | 5,9?mm? |
|---|
| H4 | 13,2?mm? |
|---|
| H5 | 6,25?mm? |
|---|
| h | 23,5?mm? |
|---|
| h1 | 11,5?mm? |
|---|
| JB | 72?mm? |
|---|
| JL | 52?mm? |
|---|
| JL6 | 29?mm? |
|---|
| jL | 80?mm? |
|---|
| K1 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| K3 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| L1 | 100?mm? |
|---|
| LS | 1,65?mm? |
|---|
| lmax | 2960?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N3 | 5,5?mm? | 最大允許的潤滑連接螺紋深度：
7 mm |
|---|
| N4 | 5,5?mm? | 最大允許的潤滑連接螺紋深度：
7 mm |
|---|
| S | 0,5?mm? |
|---|
| T5 | 12?mm? |
|---|
| W6 | 6?mm? | 距平面?zhèn)鹊膶挾?/td> |
|---|
|
| mW | 1,5?kg? | 滑塊的質量 |
|---|
| mS | 4,3?kg/m? | 導軌的質量 |
|---|
| 根據 DIN 636,基本額定載荷的計算，
基本額定動載荷基于實踐經驗。 |
|---|
| C | 33000?N? | 基本額定動載荷 |
|---|
| C0 | 71000?N? | 基本額定靜載荷 |
|---|
| M0x | 1230?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 1230?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 1245?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
