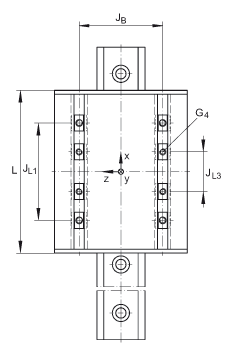

INA LFCL42滑塊尺寸圖紙
LFCL系列中空滑塊，無游隙；可提供耐腐蝕設計的直線導引系統
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFCL |
    |
 |
| 带 LFS..-M 的 LFCL |
 |
| 带 LFS..-F 的 LFCL |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F 的LFCL |
 |
| 载荷方向 |
| H1 | 38,1?mm? |
|---|
| B | 116?mm? |
|---|
| L | 150?mm? |
|---|
|
| 1) | 螺紋孔為 M3 的螺旋槽 |
|---|
| G4 | M8? | 最大螺絲深度
M6 = 10 mm
M8 = 12 mm
M10 = 14 mm |
|---|
| H | 滑塊和導軌的總高度：
H = 39 mm
對 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 33.9 mm
對 LFS..-F |
|---|
| H2 | 26,4?mm? | 公差: +0,3 |
|---|
| H3 | 18?mm? |
|---|
| JB | 73?mm? |
|---|
| JB1 | 73?mm? |
|---|
| JB2 | 98,5?mm? |
|---|
| JL1 | 85?mm? |
|---|
| JL3 max | 55?mm? |
|---|
| JL3 min | 15?mm? |
|---|
|
| mW | 1000?g? | 滑塊的質量 |
|---|
| 基本額定載荷不適用于 '-RB' 設計。 |
|---|
| Cy | 10200?N? | y 方向的基本額定動載荷 |
|---|
| C0y | 5480?N? | y 方向的基本額定靜載荷 |
|---|
| Cz | 16900?N? | z 方向的基本額定動載荷 |
|---|
| C0z | 10000?N? | z 方向的基本額定靜載荷 |
|---|
| Mx | 170?Nm? | 繞 X 軸的額定動扭矩 |
|---|
| M0x | 85?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| My | 720?Nm? | 繞 Y 軸的額定動扭矩 |
|---|
| M0y | 425?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| Mz | 430?Nm? | 繞 Z 軸的額定動扭矩 |
|---|
| M0z | 230?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| 訂貨型號：
- 耐腐蝕設計:
滑塊：LFCL..-RB
導軌：LFS..-RB
滾輪:LFR..-2RSR-RB
- 不帶孔的導軌：
LFS..-OL |
|---|
| 中孔截面的設計取決于尺寸。 |
|---|
| LFR5201-10-2Z? | 使用的滾輪
軸的直徑：10 mm
對于替換零件的訂貨，請和我們聯系。 |
|---|
| LFS42? | 基于此導軌的基本額定載荷和額定扭矩的計算 |
|---|
|
