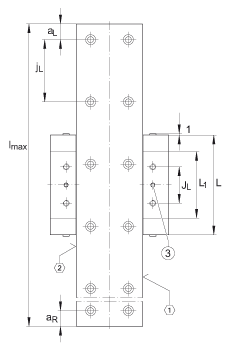

INA KUVS42直線循環滾軸承單元尺寸圖紙
KUVS系列用于兩側帶軌道的導軌的直線循環球軸承單元的直線導引系統
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 潤滑孔 |
|---|
| A1 | 16,5?mm? |
|---|
| A2 | 10?mm? |
|---|
| A3 | 7,3?mm? |
|---|
| a5 | 9?mm? |
|---|
| aL max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 53?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 42?mm? |
|---|
| G2 | M4? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。
最大鎖緊力矩：
M3 = 1.5 Nm
M4 = 3 Nm
M6 = 10 Nm |
|---|
| H1 | 5,5?mm? |
|---|
| H2 | 13,5?mm? |
|---|
| h | 18?mm? |
|---|
| h1 | 11,1?mm? |
|---|
| JB | 55?mm? |
|---|
| JL | 20?mm? |
|---|
| jB | 24?mm? |
|---|
| jL | 60?mm? |
|---|
| K1 | M3? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。
最大鎖緊力矩：
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm |
|---|
| K3 | M3? | 根據 DIN ISO 4762-12.9的螺釘
如有可能，應有螺釘防松措施。
最大鎖緊力矩：
M3 = 2.5 Nm
M5 = 10 Nm |
|---|
| L1 | 48,5?mm? |
|---|
| lmax | 2000?mm? | 導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。 |
|---|
|
| mFS | 0,085?kg? | 引導單元的質量 |
|---|
| mS | 5,54?kg/m? | 導軌的質量 |
|---|
| 基本額定載荷，額定扭矩：
實際的承載能力受導引部件和周邊結構連接的影響。 |
|---|
| C | 13500?N? | 基本額定動載荷 |
|---|
| C0 | 26000?N? | 基本額定靜載荷 |
|---|
| M0x | 648?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 211?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 211?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
德國INAKUVS42直線循環滾軸承單元現貨供應商
您當前查看的是INAKUVS42軸承，該軸承的規格為：內徑，19mm，外徑：75，厚度71，INAKUVS42軸承是INA旗下直線循環滾軸承單元，該軸承主要應用于汽車轉向銷、工程液壓油缸、汽車、擠壓機 、自動化設備、這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷 狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、農業、儀器儀表、醫L器械、家電、等領域。INAKUVS42軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
