INA KUVE35-SB-ZHP球單軌引導系統尺寸圖紙

KUVE..-SB-ZHP系列滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計的直線導引系統

INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
壓縮載荷拉伸載荷對所有軸的力矩全部密封脂潤滑油潤滑
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
设计举例
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
ZHP导轨的俯视图，尺寸&nbs;lmax, 端面斜切
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
安装配对齿条 MZHP
INA球單軌引導系統 KUVE35-SB-ZHP, 滑塊側面帶安裝孔，導軌帶斜齒輪螺旋齒，四排球；可提供耐腐蝕設計
载荷方向
H85?mm?
B76?mm?
L110,4?mm?
MZHP03?安裝配套部分（無固定孔）

尺寸：
m = 3 (模數)
b = 29 mm
h = 29 mm
z = 20（齒數）
1)定位面
2)標記
A155?mm?
A319,3?mm?
aL max71?mm?a L 和 a R 取決于導軌的長度 l max
aL min20?mm?a L 和 a R 取決于導軌的長度 l max
aR max71?mm?a L 和 a R 取決于導軌的長度 l max
aR min20?mm?a L 和 a R 取決于導軌的長度 l max
b34?mm?公差: -0,005 / -0,03
G2M10?根據 ISO 4762-12.9 的安裝螺釘
最大鎖緊力矩（Nm）：
M8 = 24
M10 = 83

如有可能，應有螺釘防松措施。
G3M8?根據 DIN ISO 4762-12.9的螺釘

最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，應有螺釘防松措施。
H136,8?mm?
H1082,07?必須控制齒側的間隙。
H522?mm?
H7 min13?mm?
H911?mm?
h57?mm?
h122?mm?
h2 max5?mm?
h417?mm?

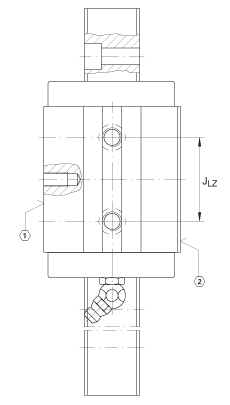

JL125?mm?
JLZ50?mm?
jL80?mm?
K1M8?根據 DIN ISO 4762-12.9的螺釘

最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，應有螺釘防松措施。
K6M8?根據 DIN 7984-8.8 標準的螺釘

最大鎖緊力矩（Nm）：
M6 = 17
M8 = 41

如有可能，應有螺釘防松措施。
L180?mm?
lmax標準長度的導軌端面為斜口，能夠直接用作拼接導軌。

標準長度：
560 mm
1120 mm
1680 mm
T618,15?mm?
mW1,8?kg?滑塊的質量
mS14?kg/m?導軌的質量
根據 DIN 636,基本額定載荷的計算，
基本額定動載荷基于實踐經驗。
C38000?N?基本額定動載荷
C072000?N?基本額定靜載荷
M0x1465?Nm?繞 X 軸的額定靜扭矩
M0y1020?Nm?繞 Y 軸的額定靜扭矩
M0z1020?Nm?繞 Z 軸的額定靜扭矩
m3?模數
根據 DIN3 975/76 標準的齒，中心距離和減速比
下部帶齒的導軌 TKVD..-ZHP 也可以和其它用于 KUVE 的滑塊結合使用。
