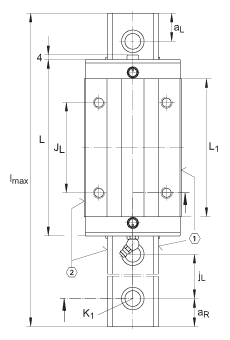

INA KUSE55-HL球單軌引導系統尺寸圖紙
KUSE..-HL系列高窄長滑塊，六排；可提供耐腐蝕設計的直線導引系統
| H | 80?mm? |
|---|
| B | 100?mm? |
|---|
| L | 196,7?mm? | 用于密封潤滑孔 N2 的最小覆蓋長度 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| A1 | 23,5?mm? |
|---|
| A2 | 12,5?mm? |
|---|
| A3 | 20?mm? |
|---|
| aL max | 107?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 107?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 53?mm? | 公差: -0,005 / -0,03 |
|---|
| G2 | M12? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140 |
|---|
| H1 | 10,8?mm? |
|---|
| H5 | 11,75?mm? |
|---|
| h | 44?mm? |
|---|
| h1 | 26,5?mm? |
|---|
| JB | 75?mm? |
|---|
| JL | 95?mm? |
|---|
| JL5 | 39?mm? | 周圍結構上潤滑孔的位置。 |
|---|
| jL | 120?mm? |
|---|
| K1 | M14? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| L1 | 157,3?mm? |
|---|
| lmax | 2520?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| N2 | 6?mm? | 周邊結構潤滑孔的最大直徑。 |
|---|
| O | 7x1,5?mm? | DIN 3771 |
|---|
| T5 | 19?mm? |
|---|
|
| mW | 5,9?kg? | 滑塊的質量 |
|---|
| mS | 15,7?kg/m? | 導軌的質量 |
|---|
| CI | 125400?N? | 載荷方向 I:壓縮載荷 |
|---|
| C0 I | 312000?N? | 載荷方向 I:壓縮載荷 |
|---|
| CII | 100600?N? | 載荷方向 II:拉伸載荷 |
|---|
| C0 II | 199400?N? | 載荷方向 II:拉伸載荷 |
|---|
| CIII | 87000?N? | 載荷方向 III:橫向載荷 |
|---|
| C0 III | 214000?N? | 載荷方向 III:橫向載荷 |
|---|
| M0x | 5584?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 5633?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 5132?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
