INA TKVD25-K導軌尺寸圖紙
TKVD..-K系列四排直線循環球軸承及導軌裝配在成形部件上的直線導引系統
 |

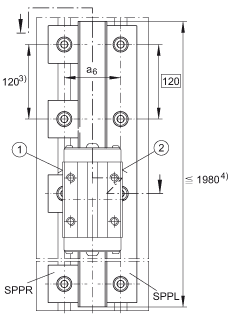

| 带压耳 SPPR 和压板 SPPL 的 TKVD..-K |
|
 |
| 带压耳 SPPR 和压板 SPPL 的 KUVE25-B-K |
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| 3) | 推薦的螺釘間隔 |
|---|
| 4) | 導軌和壓板的最大長度；更長的導軌可以拼接，分段供貨，每段都有相應的標記。 |
|---|
| a6 | 40/45/50? | 安裝尺寸 |
|---|
| H | KWVE25-B-H:45 mm
KWVE25-B-S:41 mm
KWVE25-B-SN:36 mm
KWVE25-B-HS:41 mm
KWVE25-B-N-HS:36 mm
KWVE25-B-H-HS:45 mm
KWVE25-B-S-HS:41 mm
KWVE25-B-SN-HS:36 mm |
|---|
|
| mS | 3,2?kg/m? | 導軌的質量 |
|---|
| 注意！
基本額定動載荷 C 只用于基本額定壽命的計算。許用載荷取決于扣件的形狀，類型及數量 |
|---|
|
德國INATKVD25-K導軌現貨供應商
您當前查看的是INATKVD25-K軸承，該軸承的規格為：內徑，40mm，外徑：45，厚度50，INATKVD25-K軸承是INA旗下導軌，該軸承主要應用于燃?xì)廨啓C(jī)、這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷 狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、輸送等機械上、鍛壓機床、汽車、機械設備、減速裝置、械儀器儀表、馬達、成形機、等領域。INATKVD25-K軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
