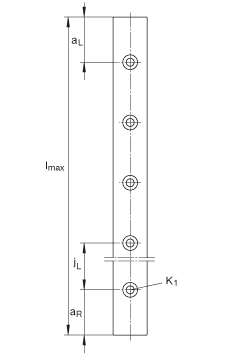

INA TKDM5-W導軌尺寸圖紙
TKDM..-W系列兩排微型直線循環球軸承及導軌組件，耐腐蝕設計的直線導引系統
| h | 4?mm? |
|---|
| b | 10?mm? |
|---|
| lmax | 300?mm? | 導軌的最大長度為 L max；更長的導軌需通過協商定制。
可用的標準長度：
60 mm:0.017 kg
80 mm:0.022 kg
120 mm:0.034 kg
160 mm:0.045 kg
220 mm:0.062 kg
280 mm:0.078 kg
300 mm:0.084 kg |
|---|
|
| aL max | 14,5?mm? |
|---|
| aL min | 4,5?mm? |
|---|
| aR max | 14,5? |
|---|
| aR min | 4,5? |
|---|
| h1 | 2,4?mm? |
|---|
| jL | 20?mm? |
|---|
| K1 | M2,5? | 根據 DIN ISO 4762-12.9的螺釘
如果有調節螺釘，應有螺釘防松措施。
最大鎖緊力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
| mS | 0,28?kg/m? | 導軌的質量 |
|---|
|
德國INATKDM5-W導軌現貨供應商
您當前查看的是INATKDM5-W軸承，該軸承的規格為：內徑，4mm，外徑：10，厚度300，INATKDM5-W軸承是INA旗下導軌，該軸承主要應用于裝卸搬運機械和各類產業機械、軋鋼機、擠壓機、輥道子、輸送等機械上、水利機械等行業、這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷 狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度、汽車轉向銷、 燃?xì)廨啓C(jī)、 大型農業機械、等領域。INATKDM5-W軸承本公司有現貨，歡迎撥打訂購熱線：022-27921004
